Caldera de condensación con intercambiador de calor dual atmosférico

A diferencia de las calderas tradicionales que sólo utilizan el poder calorífico bruto, esta caldera de condensación con intercambiador de calor dual adopta un sistema de cálculo del poder calorífico neto. A través de su estructura de intercambio de calor de doble etapa, recupera completamente el calor latente del vapor de agua en los gases de combustión, reciclando el calor latente de vaporización generado durante los procesos de combustión y condensación para romper el límite de eficiencia térmica del 100%.
La temperatura del agua de retorno del sistema de calefacción es el factor decisivo para la eficiencia de la condensación. Para aprovechar al máximo la ventaja de recuperación de calor del intercambiador de calor dual, la temperatura del agua de retorno debe mantenerse por debajo del punto de rocío de 50 °C. El sensor de temperatura exterior opcional realiza la regulación de la temperatura del varillaje, manteniendo estable la baja temperatura del agua de retorno para un funcionamiento de alta eficiencia y larga duración.

Escenarios aplicables y ventajas competitivas principales

Esta unidad de condensación con intercambiador de calor dual es compatible con dos terminales de calefacción interior convencionales: radiadores tradicionales de hierro fundido/acero y sistemas de calefacción por suelo radiante de baja temperatura. Logra el mejor efecto de ahorro de energía cuando se combina con calefacción por suelo radiante, reduciendo el consumo de gas doméstico y comercial hasta en un 30%. Su principal competitividad radica en el intercambio de calor de alta eficiencia del intercambiador de calor dual, la tecnología de agua caliente de condensación integrada y la regulación de potencia continua de amplio rango.
Clasificado como equipo de calefacción ecológico con bajas emisiones de carbono que cumple con los estándares de emisiones chinos e internacionales, reduce la temperatura de descarga de los gases de combustión para reducir la pérdida de calor no válida. Reduce las emisiones de óxido de nitrógeno en un 80% y las de monóxido de carbono en un 90%. Basándose en el diseño estratégico de doble carbono de China, Baedin optimiza los equipos de calefacción con bajas emisiones de carbono para reducir la huella de carbono del usuario y proteger el medio ambiente atmosférico.

Diseño estructural y parámetros de rendimiento

Diseñada según los criterios de fabricación alemanes y equipada con componentes centrales importados, la caldera con intercambiador de calor dual integra funciones de calefacción y agua caliente. Cubre seis grados de potencia desde 20 KW hasta 40 KW para adaptarse a edificios de diferentes áreas. Los modelos de 32KW/36KW/40KW están equipados de serie con bombas de circulación duales para aumentar el flujo de agua de la tubería y lograr una distribución uniforme del calor interior.
Al adoptar una tecnología de combustión premezclada completa que coopera con un sistema de intercambio de calor dual, la unidad alcanza una eficiencia térmica máxima del 109 %, lo que reduce los costos operativos diarios entre un 15 % y un 30 % en comparación con las calderas murales ordinarias. El variador de frecuencia CC incorporado evita arranques y paradas frecuentes en temporadas de transición y escenarios de baja carga, logrando un ahorro inteligente de gas y energía.
Con el respaldo de una detección de temperatura sincrónica multipunto, la caldera produce agua caliente a temperatura constante en 17 ± 2 segundos con una fluctuación de temperatura controlada dentro de 0,5 °C. Los módulos de calefacción de alta velocidad combinados y los sensores de alta precisión proporcionan agua caliente sanitaria instantánea y estable para un uso diario cómodo.

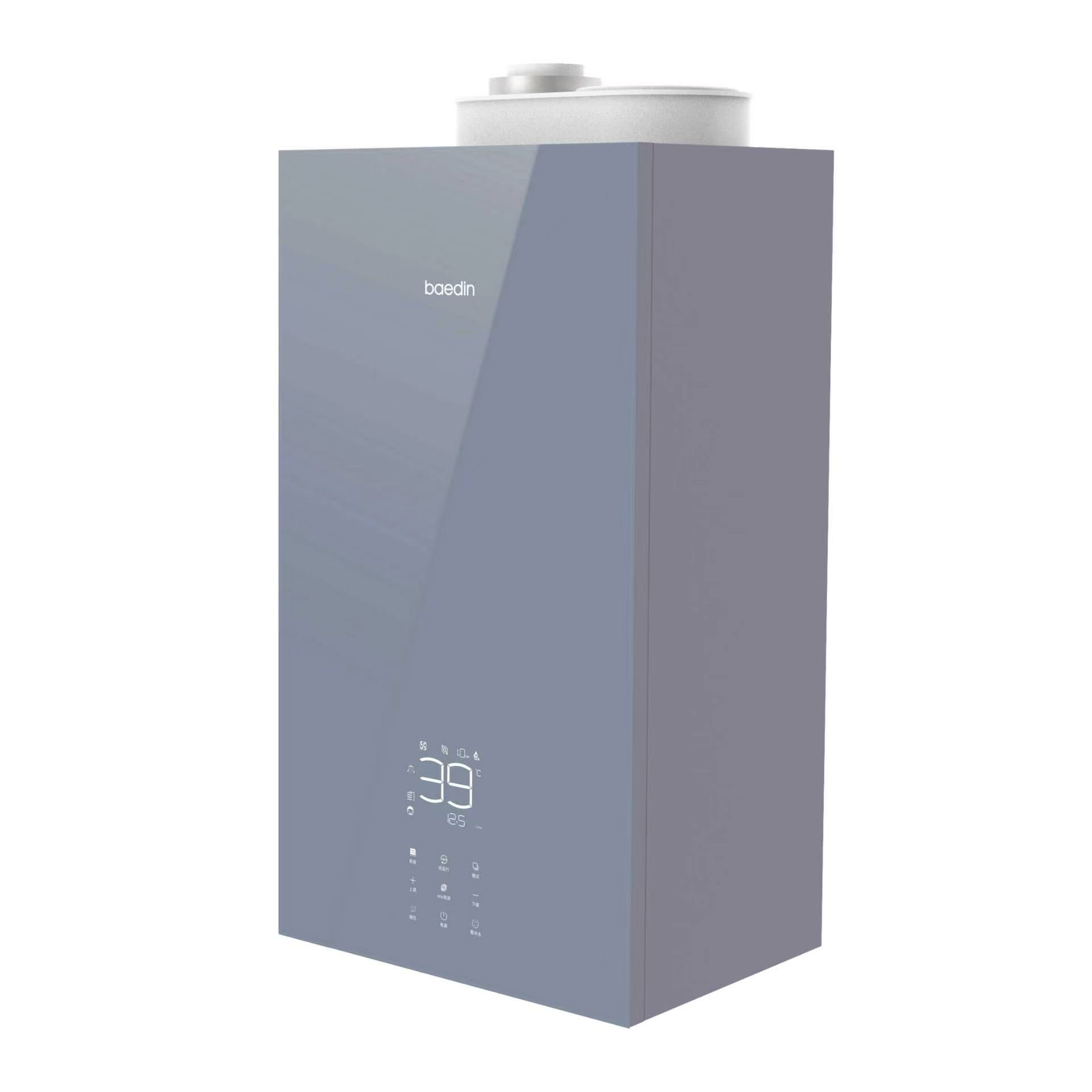

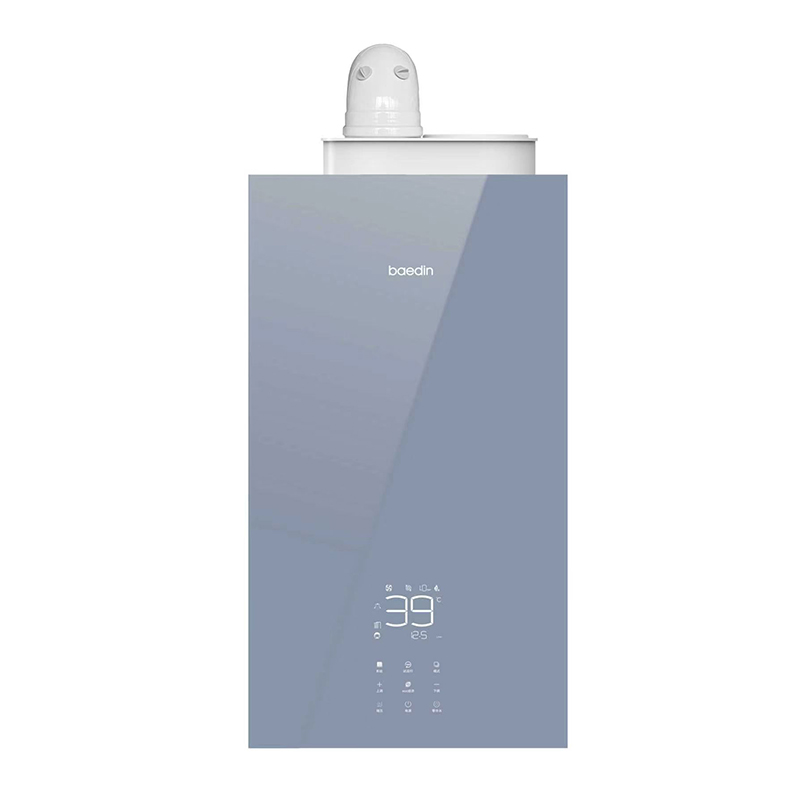

La carcasa adopta un panel de vidrio templado resistente a altas temperaturas de 800 °C, con superficie antirrayas y mantenimiento diario sencillo. Una gran pantalla LED blanca retroiluminada de 19 cm × 17,5 cm muestra los parámetros operativos en tiempo real e indicaciones de falla de manera intuitiva. Una bomba de circulación automática de velocidad variable opcional se adapta a circuitos de calefacción complejos, y la conexión con tanques externos de almacenamiento de agua caliente está disponible para villas y escenarios de gran demanda de agua en espacios grandes.

Componentes principales y configuración estándar

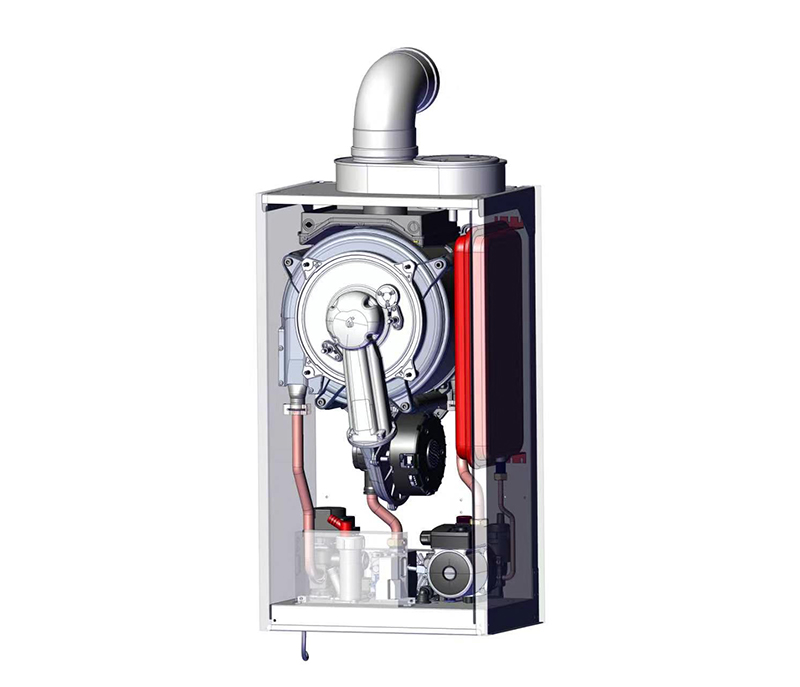

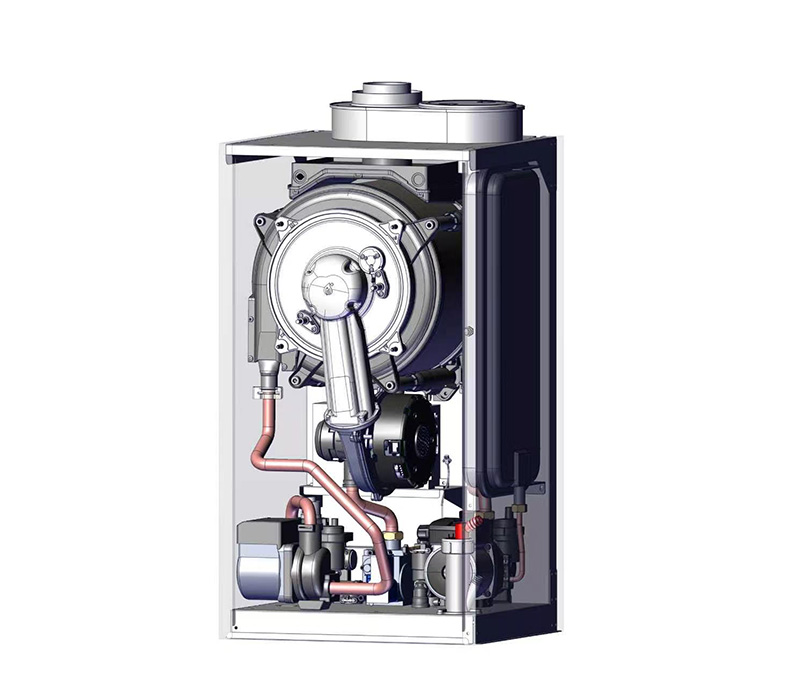

Los componentes importados clave garantizan un rendimiento estable y una vida útil prolongada, que incluyen: intercambiador de calor primario original italiano, quemador premezclado de fibra cerámica dedicado, ventilador de frecuencia variable de CC y válvula de control proporcional de gas SIT fabricada en Italia. Configuraciones estándar de conjunto completo: filtro de purificación de aire externo patentado, canal de agua sensible a la temperatura de aleación con memoria, intercambiador de calor de placas de acero inoxidable secundario, tanque de expansión del sistema de calefacción, carcasa opcional de vidrio templado/metal, manómetro y transductor de presión de agua, válvula de alivio de seguridad de 3 barras, válvula de drenaje manual y conjunto de sellado con sensor de nivel de agua.

Especificaciones técnicas
